机械密封系列
潜水泵密封系列
XY-Ⅻ 开发的一系列潜水泵
密封可适用于型号为:Flygt、Grindes、Emu、ABS、Sarlin、Hidrostal等等的泵。

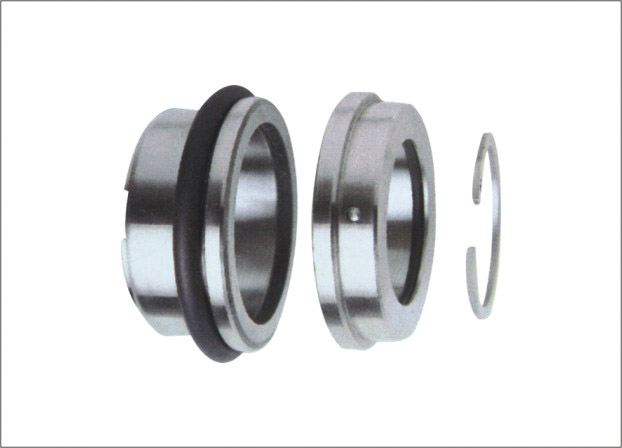

XY-Ⅻ系列-Flygt 和Grindex 泵的替代密封密封
特性:
可预选设置工作长度,因此安装简便。
无需对泵进行改造。
无需特殊安装工具。
无塑料部件。
不锈钢金属部件。
很多密封采用整装式密封环。
可以大大节约成本。

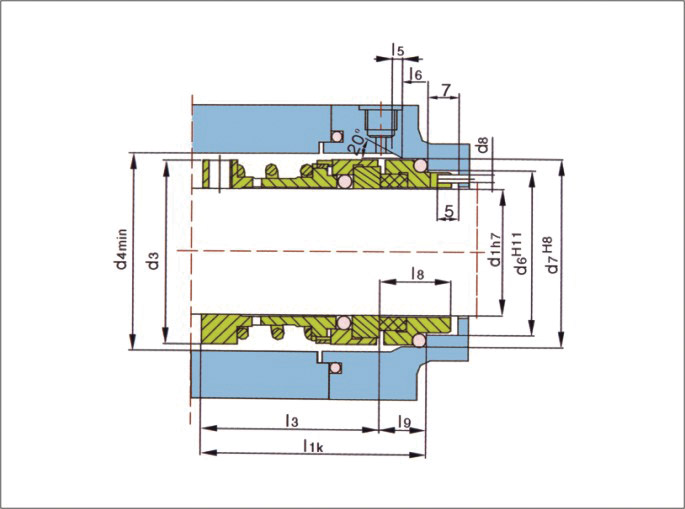

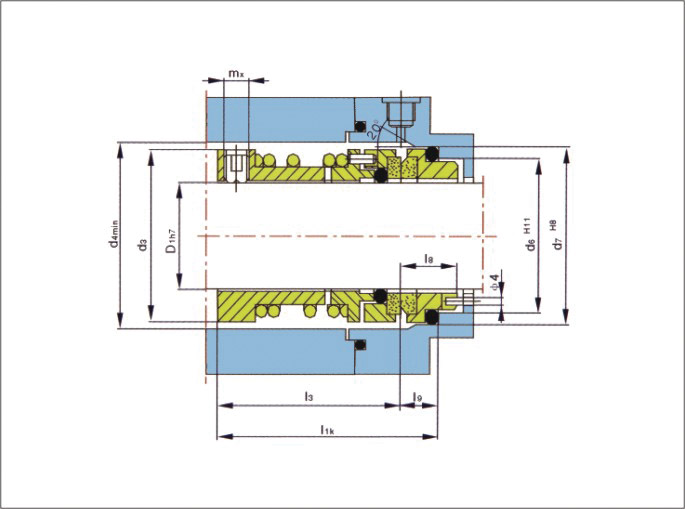

单端面集装式密封 Single mechanical seals
特性:
平衡型设计降低了密封的端面负荷,延长了密封寿命,并使得密封能够在真空环境下工作。
紧凑的集装式设计便于安装,适用于密封腔空间较小的泵。
极佳的无堵塞性能(弹簧不与介质接触),延长了密封在易凝结、易造成堵塞的液体介质如泥浆等中的使用寿命。
轴无磨损,降低了泵和设备的检修费用。
模块式设计加快了交货期,并使密封在行业中具有领先的价格竞争优势。

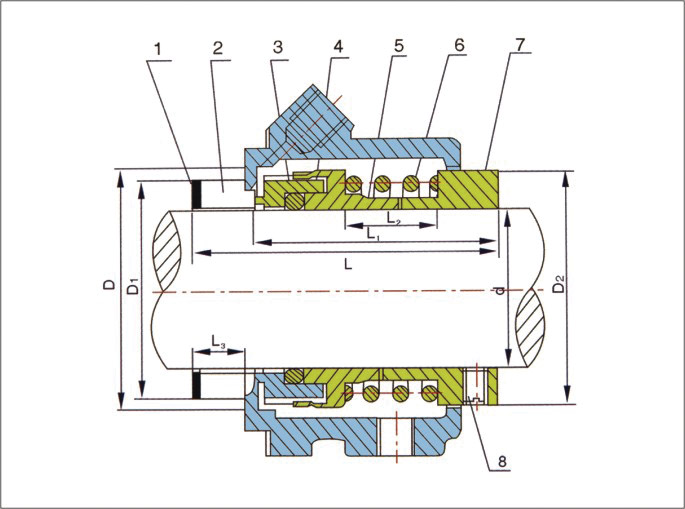

XY-XIII 代替盘根的集装式密封设计
代替两部件密封和传统盘根密封的集装式密封设计
。
压盖设计紧凑,可用于空间有限的工况。

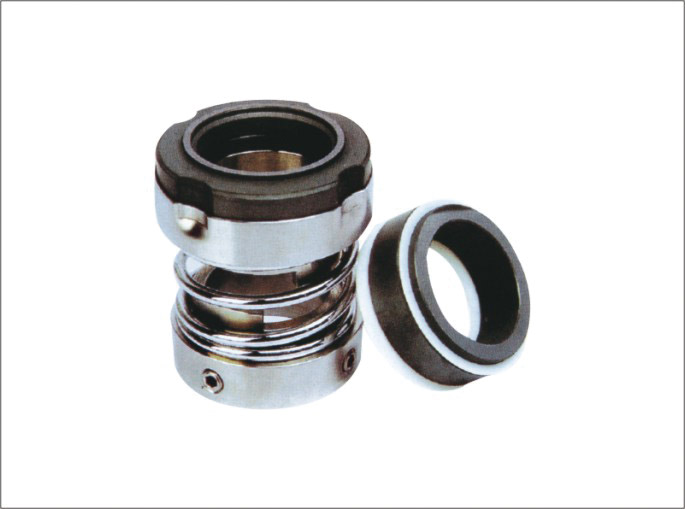

XY-XIV 型机械密封 XY-XIV Model mechanical seal
简介Profile:
XY-XIV系列机封属内装内流式单弹簧结构,可根据使用温度选用不同的辅助密封圈材料。它常适用于离心泵、管道泵及各种弱耐腐蚀泵。
单端面
非平衡型
任意旋向
运行参数
规格:20~95mm
压力:≤1.2Mpa
温度:-20℃~180℃
线速度:≤15m/s
轴向窜动量:±1.0mm
材料组合
密封端面:石墨、碳化硅、碳化钨
辅助密封:丁腈胶、氟橡胶、乙丙胶、PTFE
金属构件:不锈钢
XY-XV 型机械密封 XY-XV Model mechanical seal
该密封是内装式,单端面,多弹簧静止式平衡型机械密封,符合GB6556标准,广泛应用于碱泵(本公司该系列与杭州碱泵配套)。
运行参数
最大压力:≤1.2Mpa
温度:-20℃~180℃
最大转速:20m/s
XY-XVI 型机械密封 XY-XVI Model mechanical seal
简介Profile:
XY-XVI型机械密封为内装式、单弹簧、平衡型、传动销传动的旋转环密封圈采用U形密封圈,自紧性能好,密封可靠,性能稳定。可根据不同的工况条件需要选择不同的材料、不同摩擦副材料和结构。同时可根据AP1610标准来进行冷却和冲洗。
运行参数
密封腔压力:0-1.2Mpa
密封腔温度:-30℃~180℃
转速:≤3000r/min
被密封介质:水、污水、油类及其弱腐蚀性液体
XY-XVII 型机械密封 XY-XVII Model mechanical seal
1、静环垫片
2、静环
3、密封圈
4、动环
5、推环
6、弹簧
7、紧固环
8、紧定螺钉
运行参数
压力:0-0.4Mpa
温度:≤100℃
转速:3000r/min
线速度:≤10m/s
介质:非结晶的酸、碱及盐类

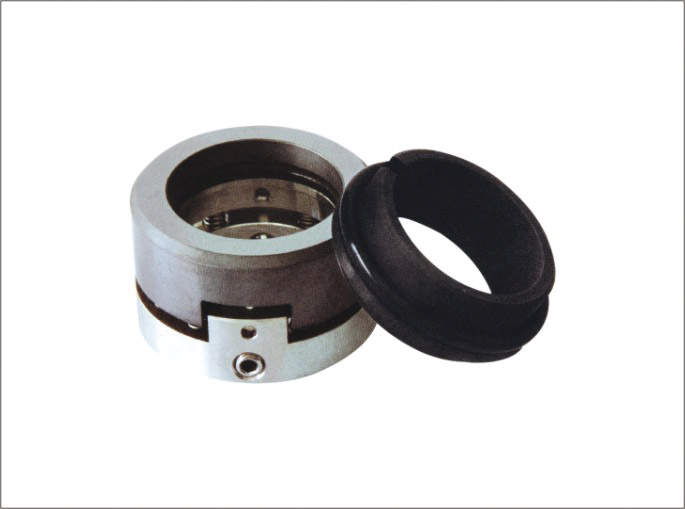

XY-XVIII 型机械密封 XY-XVIII Model mechanical seal
简介
内装单端面多弹簧非平衡型拨叉传动
该系列是典型的流程泵用多弹簧机械密封,该密封符合ISO3069、GB6556标准,是广泛使用的标准非平衡型机械密封,允许采用各种材料及端面组合,以满足广泛的工业要求。
运行参数
规格:φ24~φ120mm
压力:≤0.8Mpa
温度:-20℃~180℃
线速度:≤20m/s
轴向窜动量:±1.0mm
杂质:≤5wt%
XY-XIX 型机械密封 XY-XIX Model mechanical seal
简介:
单端面
非平衡型
任意旋向
采用叉口结构,转动可靠,辅助密封有“O”型圈和“V”型圈型式,常用于污水,油类及化工等弱腐蚀性介质中。
运行参数
规格:25~80mm
压力:≤1.2Mpa
温度:-20℃~180℃
线速度:≤15m/s
轴向窜动量:±1.0mm
材料组合
密封端面:石墨、碳化硅、碳化钨
辅助密封:丁腈胶、氟橡胶、乙丙胶、硅橡胶、PTFE
金属构件:304或316L不锈钢
XY-XX 型机械密封 XY-XX Model mechanical seal
简介:
外装单端面多弹簧聚四氟乙烯波纹管结构。动静环均采用耐腐蚀硬质合金或碳化硅(SiC)。
运行参数
密封腔压力:0.5Mpa
密封腔温度:-10℃~150℃
线速度:≤12m/s
介质:结晶性强碱盐溶液等强腐蚀性合质
<<<
