机械密封系列

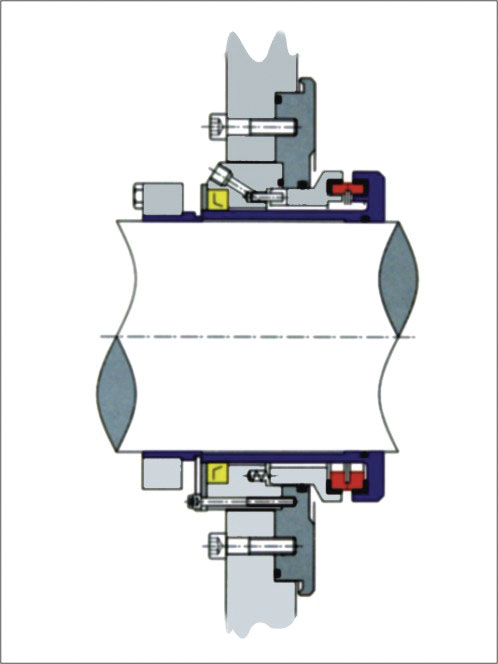

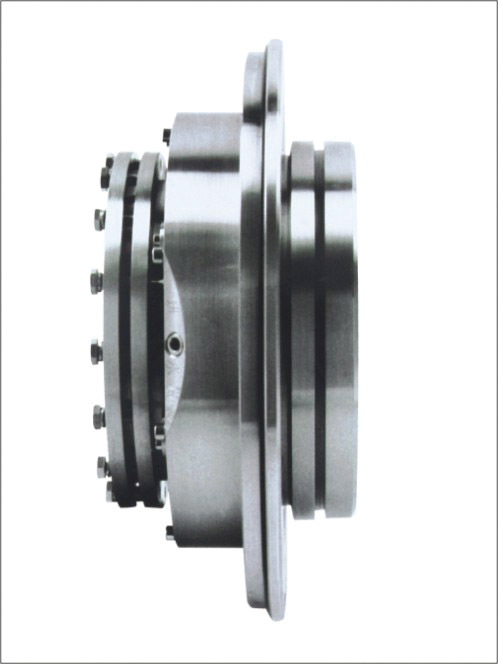

XY-L 系列机械密封

XY-L型系列集装式机械密封是替代进口脱硫主循环泵机械密封产品,广泛用于火力发电湿法烟气脱硫系统。
XY-L型系列集装式机械密封的设计理念是根据国内不同湿法烟气脱硫工况特性,对原进口机械密封进行消化改进,使机械密封更加适应脱硫系统中含气体、振动性和压力波动大等特殊性,达到并满足国内湿法烟气脱硫工况对机械密封的要求。
XY-L型系列集装式机械密封的密封环采用耐腐蚀、耐磨损的高硬度碳化钨材料,经试验表明:密封环材料完全可以达到并超过进口机械密封碳化硅材料在相同工况的有效使用寿命。
XF-L型系列集装式机械密封具有很好的通用性,安装方便快捷,可有效降低维修成本。

 适用工况:

介质
media :

烟气脱硫浆液

系统最大压力
Max. Pressure
1.0MPa
固体含量
Solid content:
≤35% 温度
TEMP:
35-60℃
Ph值
PH
4.5-7 氯离子含量
Cl ion
20000-60000ppm

结构特点:

集装式结构,不受泵轴调整的影响;
采用外冲洗,避免系统中气体对机械密封造成的危害;
密封环及其他部件耐腐蚀、耐磨损效果好。







单端面集装式密封 Single mechanical seals

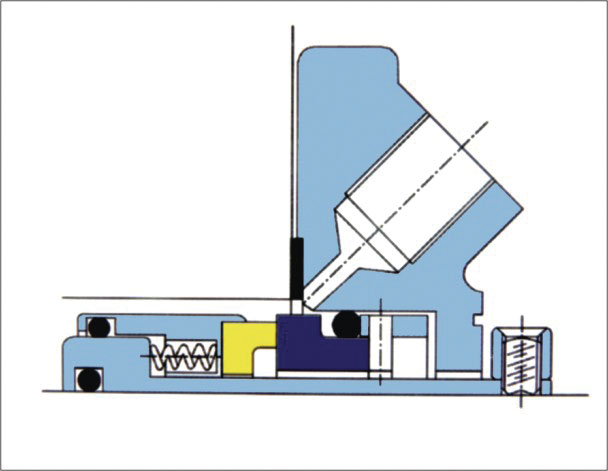

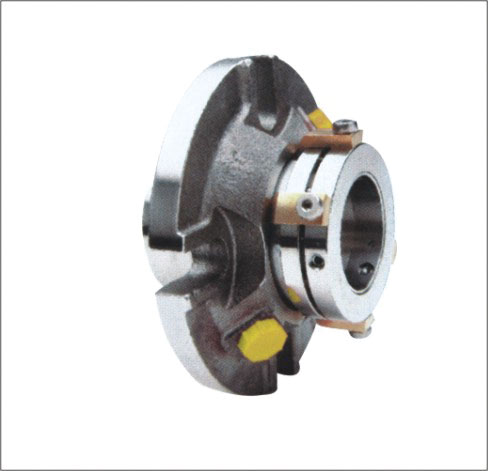

XY-I短型集装式机械密封
外伸长度较短的集装式机械密封,具有冲洗孔和自动补偿能力的密封环。

特性:
冲洗孔进行冷却和排气,提高了密封使用寿命。
自动补偿静环确保密封环与轴成90°,提高了密封使用寿命。
静环由接触型销钉驱动,减少了密封在粘性液体中设备启动或停机时
对密封环的损伤。
冲洗孔提高了密封在苛刻工况中的使用寿命。

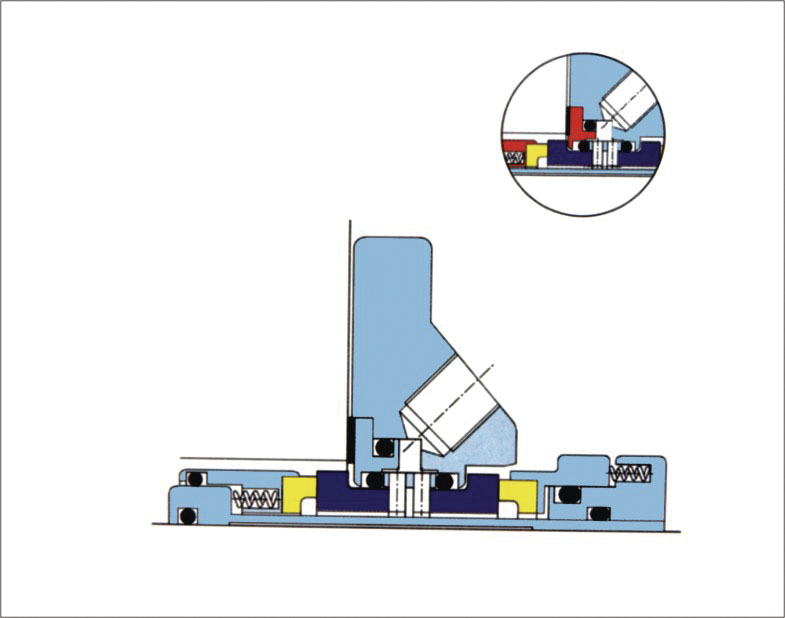

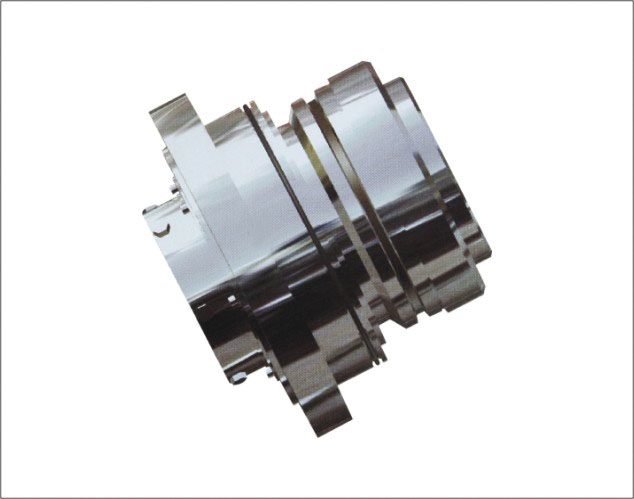

XY-II 型机械密封 XY-II Model mechanical seal

XY-II双端面集装式密封

模块化密封设计应用于危险液体操作工况。

特性:
独立的密封环设计使产品介质即使在个别密封部件出现损伤的情况下也可得到安全保护,不外流。
设计灵活,可用作双端面密封(高压隔离液)或串联密封(低压隔离液),降低了库存两种密封设计的必要性。
静环由接触型销钉驱动,减少了密封在粘性液体中设备启动或停机时对密封环的损伤。
适用于径向横截面空间狭窄的泵。

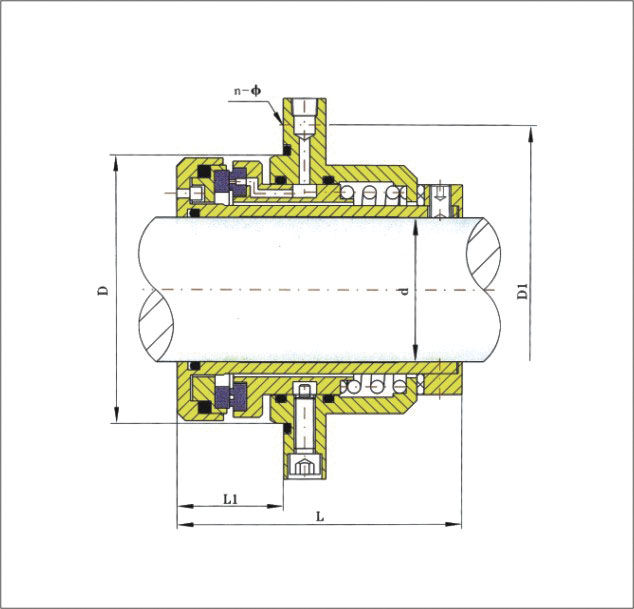

XY-III 型机械密封 XY-XIII Model mechanical seal

适用于:
     真空制盐蒸发车间强制循环泵;
     芒硝蒸发车间强制循环泵;
     氧化铝蒸发系统强制循环泵;
     制碱工艺强制循环泵。

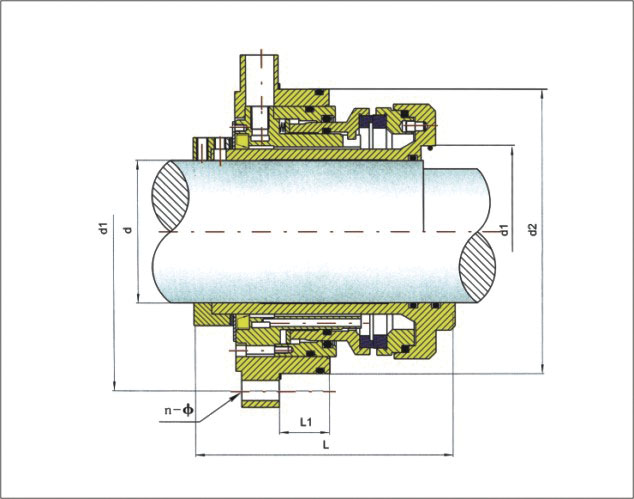

D D1 D2 L L1
80 95 185 206 35
110 130 230 231 45
125 145 250 231 45
135 155 260 222 35

适用范围:
    介质:含固体颗粒、一般腐蚀液体
    温度:0~150℃
    压力:0~0.8Mpa
    线速度:≤10/s

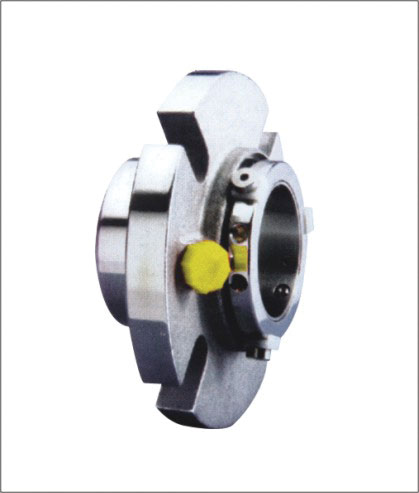

XY-IV 型机械密封 XY-IV Model mechanical seal

结构特点:
1、单端面集装式结构,安装方便,易于调整。密封面冷却采用独特的密封面打孔技术,冷却效果更佳。
2、外冲洗水可用普通自来水,压力应控制在0.05Mpa以下,一般情况下能实现流动即可。
3、过高的外冲洗压力对机械密封的运行是有害的。

适用范围:
介质:用于真空结晶,浆液
浓度:≤40%
压力:≤1.5Mpa
温度:≤80℃
线速度:<10/s
