慈溪市新颖密封元件有限责任公司

机械密封系列

XY-V 型机械密封 XY-V Model mechanical seal

结构特点:

1、单端面集装式、弹簧外装机械密封，可双向转动。
2、独特的设计不需冷却水，适用于北方缺水地区。
3、安装方便，可调节弹簧压力大小。
4、摩擦副材质可根据不同的介质选用。

适用范围：

介质：含固体结晶颗粒，但又无冷却水的环境
温度：-20~100℃
压力：0~2Mpa
线速度：≤15/s
轴径：φ20~φ120

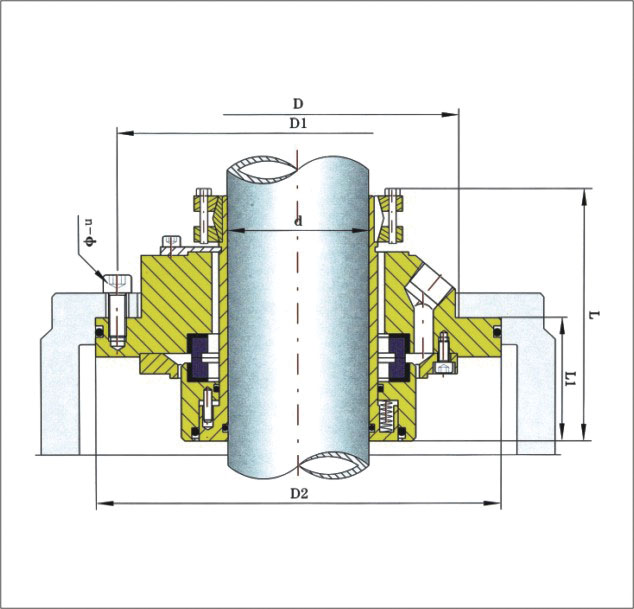

XY-VI 型机械密封 XY-VI Model mechanical seal

结构特点:

1、单端面集装式，可双向转动。
2、整体部件轴向尺寸应大于安装尺寸，以便装入时易于拆除定位块。
3、轴封水压力必须高于泵腔压力0.1Mpa，使机械密封处于在清水中运行，轴封水随介质一起输送。
4、摩擦副材质为L垫镶嵌硬质合金、碳化硅，可根据不同的介质选用不同的摩擦副。
　

适用范围

介质：含固体颗粒及结晶性流体
温度：0~200℃
压力：0~3Mpa
线速度：≤15m/s
轴径：φ30~φ280

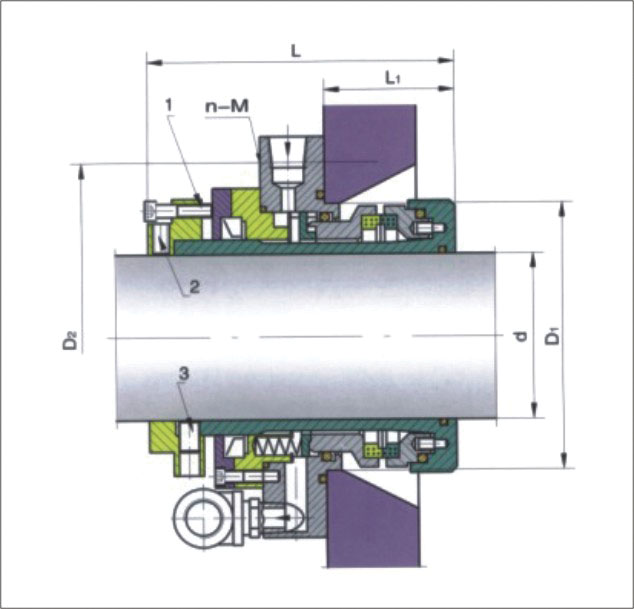

XY-VII 型机械密封 XY-VII Model mechanical seal
　

安装使用注意事项:

1、安装时，应在轴套内孔及O形密封圈上涂润滑油，以利安装，当机械密封与密封腔体固定好位置后，先拧紧紧固螺钉件2，再拧紧紧固螺钉件3。
2、当确定安装无误后，开机之前必须取上螺钉件1（注意：螺钉件1一般不作调整，因出厂前已调整好。）
3、外冲洗水可用普通自来水，压力应控制再0.05Mpa以下，一般情况下能实现流动即可，其作用是降温和带走可能泄漏物，以上进下出为好。
4、过高的外冲洗压力对机械密封的运行是有害的。

适用范围:

介质：浆料，浓度≤40%
温度：≤120℃
压力：≤1Mpa
线速度：≤10m/s

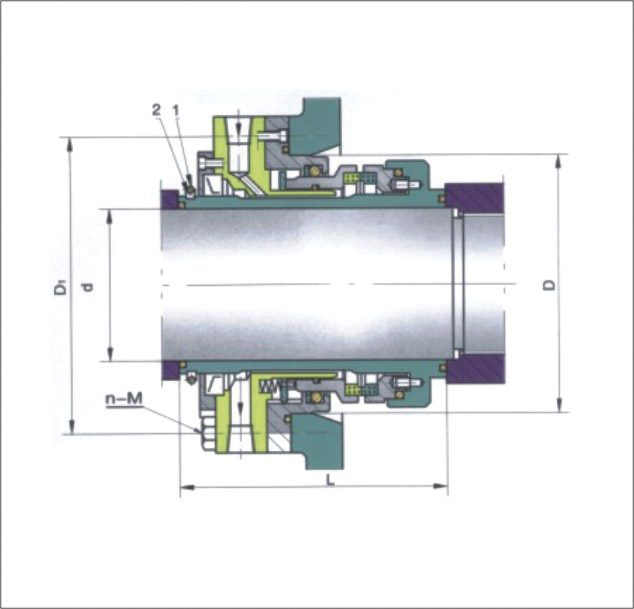

XY-VIII 型机械密封 XY-VIII Model mechanical seal

安装使用注意事项:

1、本结构适应轴套为夹紧固定在轴上的一种集装式机械密封，避免了安装时发生干涉。
2、安装时，应在轴套内孔及O形密封圈上涂润滑油，以利安装。
3、当确定机械密封安装无误后，开机前必须下橡胶O形圈件1和分半卡环件2.。
4、外冲洗水可用普通自来水，压力应控制在0.05Mpa以下，一般情况下能实现流动即可，其作用是降温和带走可能泄漏物，以上进下出为好。
5、过高的外冲洗压力对机械密封的运行是有害的。

适用范围:

介质：浆料，浓度≤40%
温度：≤120℃
压力：≤1.5Mpa
线速度：≤10m/s
　

XY-IX 型机械密封 XY-IX Model mechanical seal

结构特点：

1、双端面、整体集装式、非平衡型、运行可靠性强。
2、介质温度小于70度时，可在密封腔内注满30号机油（去掉冷却水）。
3、摩擦副材质为镶嵌硬质合金，可根据不同的介质选用不同的摩擦副。

适用范围：

介质：带颗粒、结晶性强的酸、碱、盐溶液及泥浆，灰Zhang杂质悬浊液
温度：-20~150℃
压力：≤2.4Mpa
线速度：≤12m/s
浓度：≤40%
轴径：φ20~φ320

适用于带颗粒、结晶性强的酸、碱、盐溶液及高浓度泥浆，灰渣杂
质悬浊液。
　

XY-X 型机械密封 XY-X Model mechanical seal

主要特点：

密封腔敞开、补偿环、弹簧不旋转，能承载一定的重负荷、气蚀和抽空。能减少高粘度易结晶介质的阻塞粘连，不需要用户提供封液压力系统。

主要应用：

适用于含有细粉高粘度、易结晶、易阻塞的工况中。主要用于氧化铝厂、电厂脱硫系统、冶金、芒硝、制盐等行业。

安装说明：

非整体集装式，要求安装质量较高，泵的安装尺寸要求比较精确。
冷却水压控制载0.1~0.3Mpa。

适用范围：

介质：酸度、碱液、有机溶液含固体颗粒流体
径轴：φ30~φ200mm
压力：0~4Mpa
温度：-20~180℃
线速度：≤20m/s
含固量：≤25%（wt）
　

螺杆泵密封系列

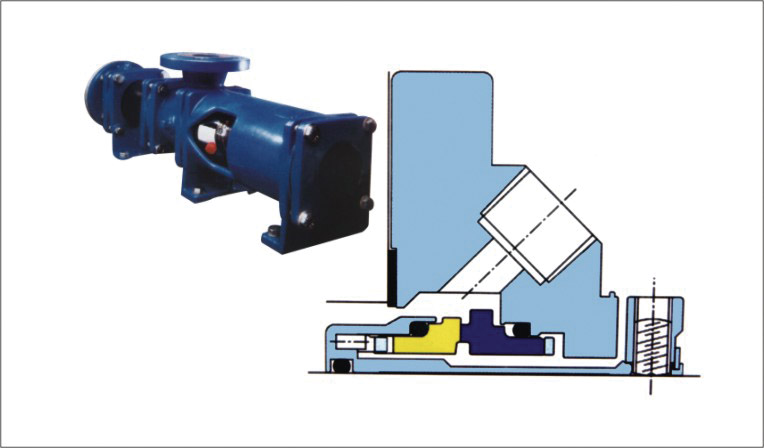

XY-Ⅺ 螺杆泵密封系列

我们开发的1500款PCP设计适用于全球所有的大型泵生产商，如Mono、Robins&Myers、Netch、PCM、Seepex或Orbit等等。

特性：

可选用单端面或双端面密封设计。
无需对泵进行改造，降低了改造成本。密封取代原先的填料箱密封腔。
模块式设计加快了交货期，并使密封在行业中具有领先的价格竞争优势。
大孔径喇叭形腔体，使冷却和润滑效果最大化，延长了密封使用寿命；在抽吸泥浆和液体时，防止堵塞。
轴无磨损，降低了泵和设备的检修费用。
　
