非金属膨胀节
结构形式

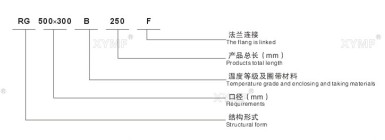

有方形和圆形两种形式，结构型式有RG、RH、RJ、RK、RL等。见下图：
主要技术参数：
序号
材料代号
工作温度℃
工作压力（Kpa）
烟风道气体流速（m/s）
短期耐温
长期耐温
耐寒
常态
冲击
1
A
160
室温
-20
-5-5
-10-10
8-15
2
B
340
160-280
-40
-10-10
-25-25
8-20
3
C
480
280-400
-60
-10-10
-25-25
8-20
4
D
650
400-550
-60
-10-10
-25-25
8-20
选型说明
鉴于各行业设备生产商的设备出入联接尺寸有很大不同，无一定标准，故此样本就不再列出各种口径性节的尺寸参数，用户可根据具体工况条件任意选用，我公司按具体要求生产，为方便用户安装，我公司可提供配对加工法兰。
安装说明
1、织物柔性节的安装应在冷态进行，其允许的安装误差如下：
a烟风道两接口法兰中心保持在同一轴线商，同轴误差为±5
b扭转角度偏差不大于10°
c上下或左右有偏差角度±0.1°
2、柔性节展开截面1M时，与配备附件整体组装出厂。柔性节有效截面积1M时，分体出厂，在用户现场焊接组装。
3、柔性李安装完工后，应拆去安装螺栓。
4、防止重物冲击和金属锐角刺破伸缩体圈带。
